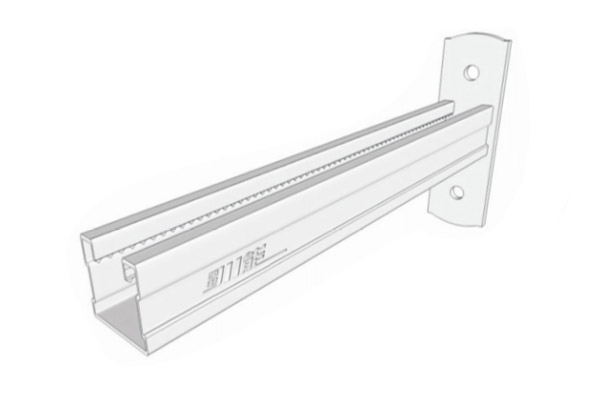

单面托臂
2018-08-09 22:55 来源：未知
产品应用Product application
用于钢结构、 混泥土及其他结构,组成多种形式的支架系统
支撑连接各种形式的管道
与其他所有配件任意配合、安全高效
通过悬臂可以更加简便快捷地进行管道安装组成多种形式的支架系统
产品特点Product characteristics
C型槽钢带有特制凹槽 ,增加C型钢的抗弯能力
托臂卷边带有锯齿 ,有效抗剪、止滑、抗冲击
底座与C型槽钢CO2焊接满焊具有承受高荷载能力
根据实际需求选择不同长度规格
表面镀锌处理,无需后期维护
技术数据Technical data
槽钢:按照DIN EN 10326标准生产底片:按照DIN EN 10025标准生产
镀锌:电镀锌, Fe/Zn 13μm按照DIN 50961标准生产热浸锌，锌层厚度不低于65μm,满足GB/T13912-2002标准
备注:托臂长度大于500mm时或抵抗管道震动荷载时建议加斜支撑
| 品名 | 截面高度(mm) | 悬臂长度(mm) | 孔间距(mm) | 重量(kg) | 备注 |
|---|---|---|---|---|---|
| 单面托臂CN—21T | 21 | 300 | 80 | 0.71 | |
| 单面托臂CN—21T | 21 | 450 | 80 | 0.94 | |
| 单面托臂CN—41T | 41 | 300 | 80 | 0.98 | |
| 单面托臂CN—41T | 41 | 450 | 80 | 1.29 | |
| 单面托臂CN—41T | 41 | 600 | 80 | 1.62 | |
| 单面托臂CN—52T | 52 | 450 | 100 | 1.97 | |
| 单面托臂CN—52T | 52 | 600 | 100 | 2.41 | |
| 单面托臂CN—62T | 62 | 450 | 100 | 2.26 | |
| 单面托臂CN—62T | 62 | 600 | 100 | 2.94 | |
| 单面托臂CN—72T | 72 | 450 | 120 | 2.51 | |
| 单面托臂CN—72T | 72 | 600 | 120 | 3.22 |
